Maqueta d'una planta de biogàs
Maqueta explicativa de la distribució, accesos i ubicació en el territori d'una planta de biogás
Escala: 1:400
Fusta, metacrilat i varis.
165 cm x 105 cm
Hi ha projectes complexos que cal presentar al públic de manera fàcil i entenedora, com ens trobem en el cas d'aquesta planta de tractament de residus i generació de biogas. El client volia explicar la distribució de la planta i les diferents zones previstes per al procés industrial, i també l'emplaçament general de les noves instal·lacions al territori i les vies de comunicació principals que hi donarien servei.
A L'ESFERA ens encarreguem de dissenyar una proposta que doni resposta a les necessitats especificades.

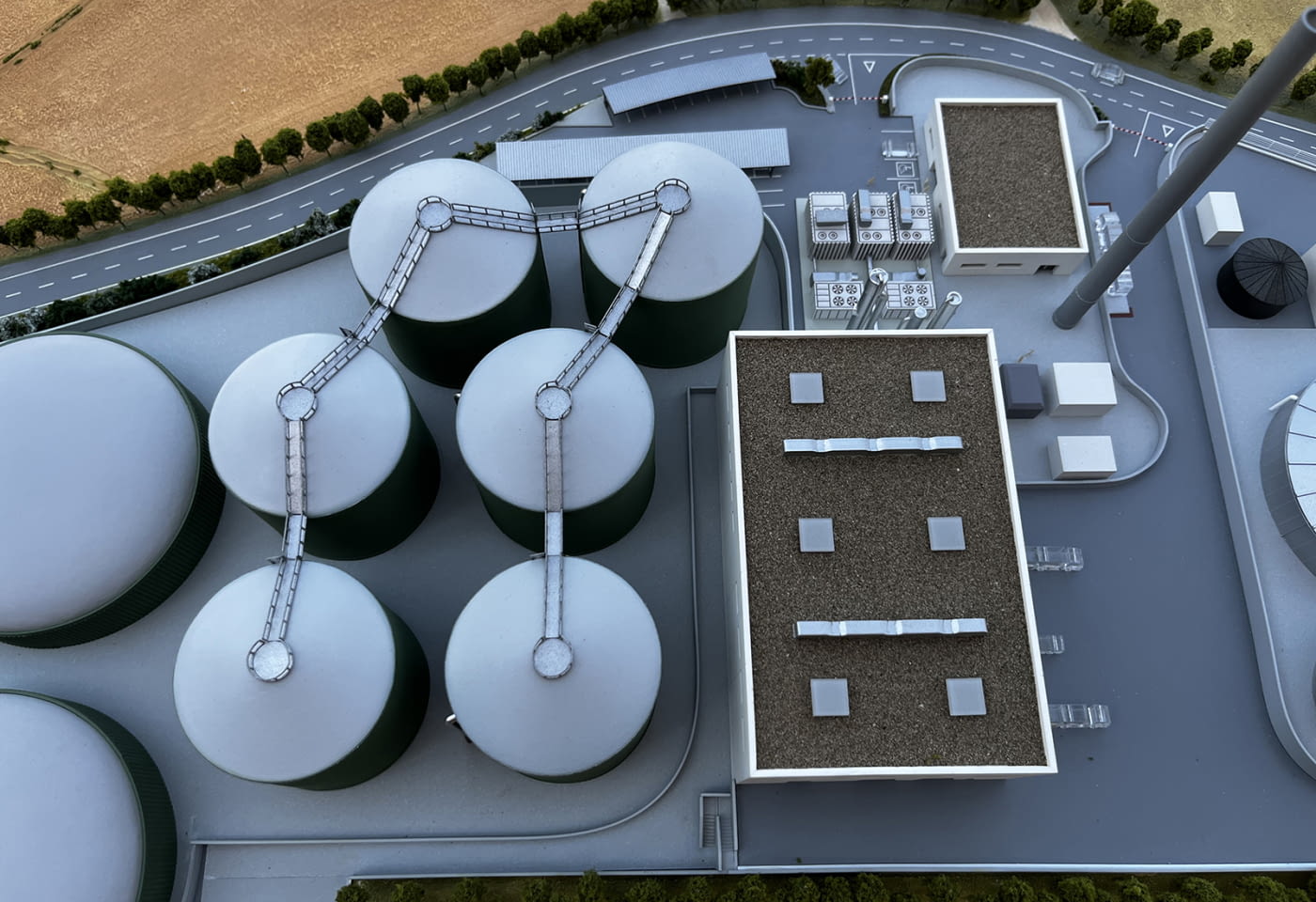

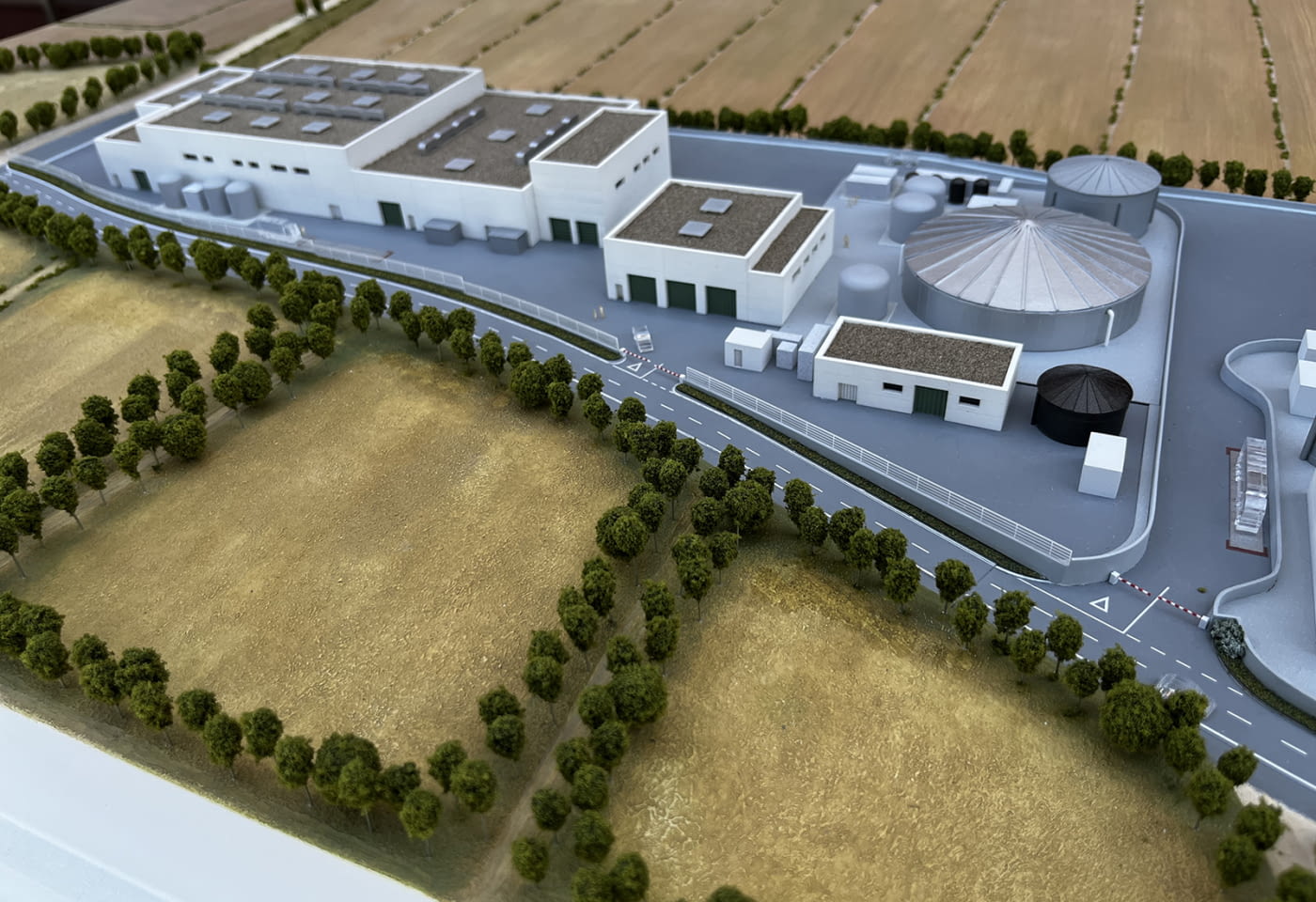

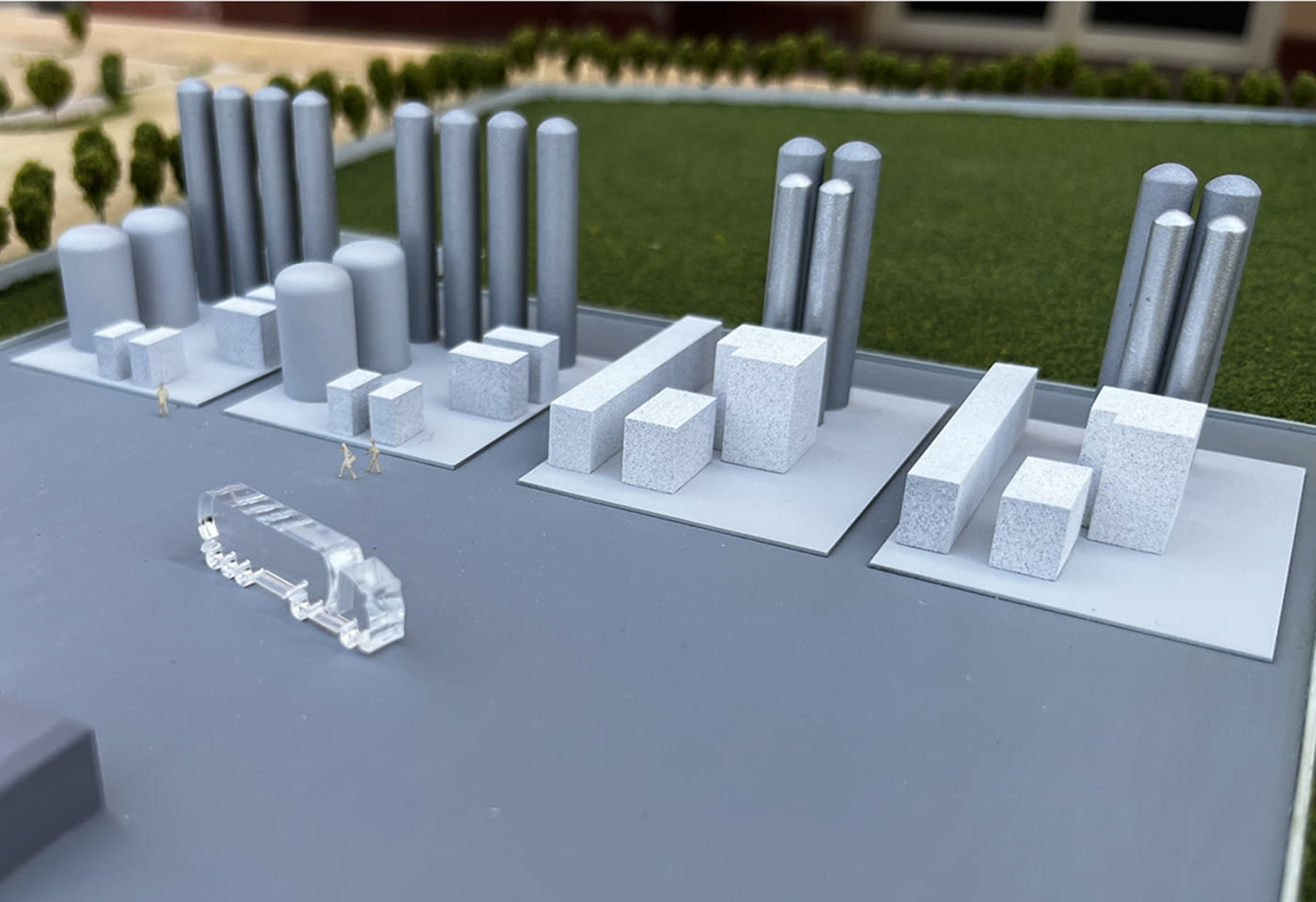

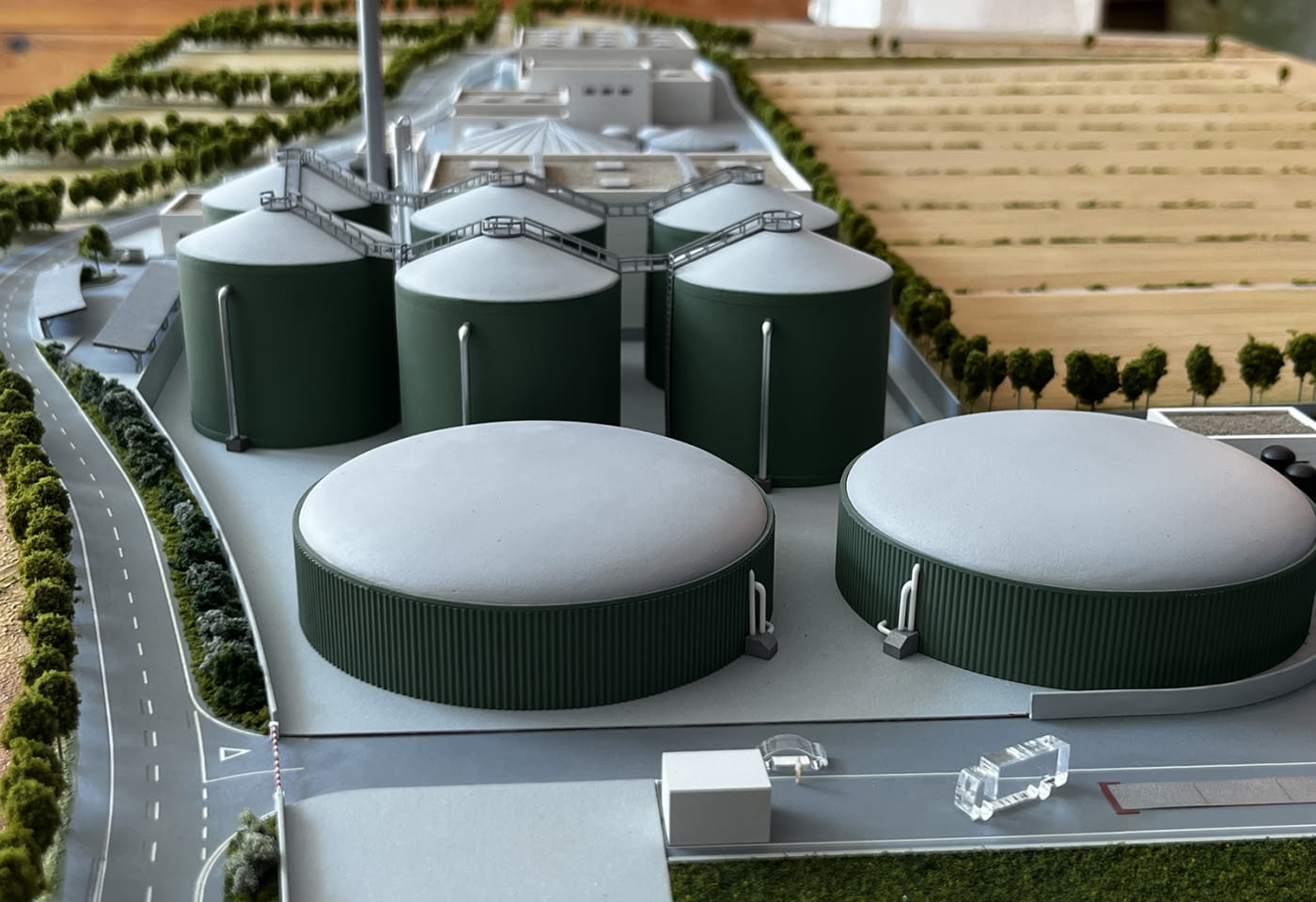

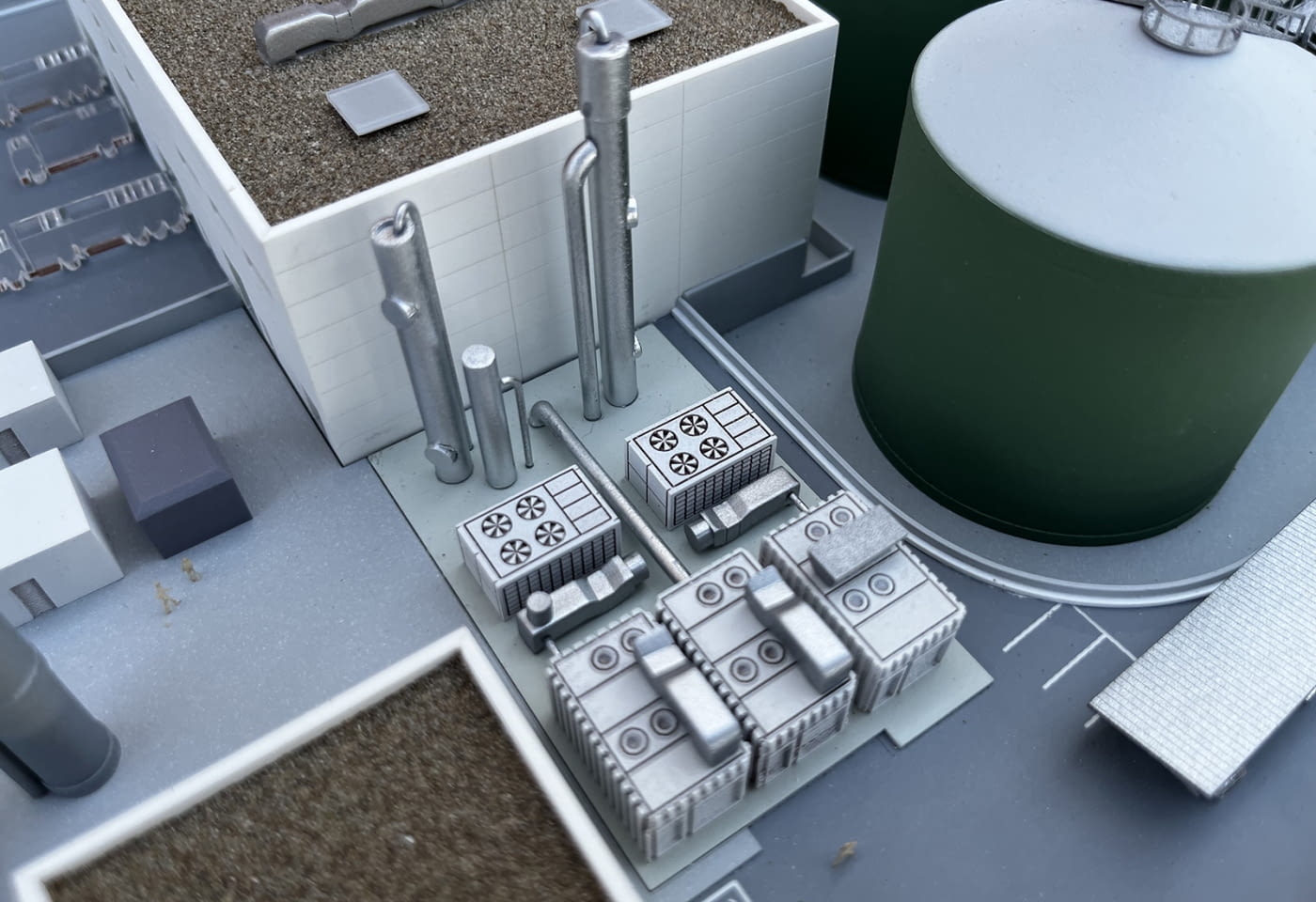

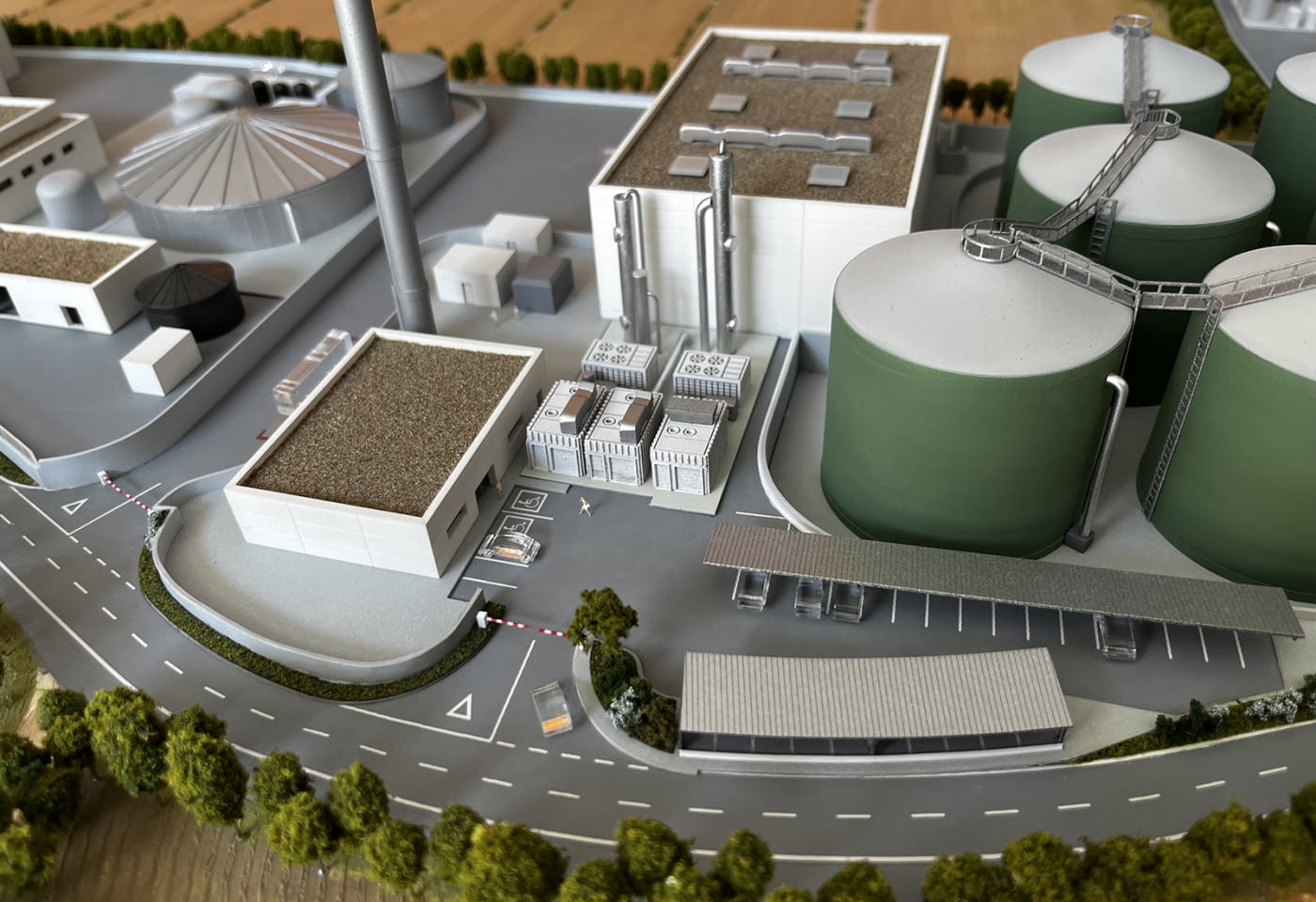

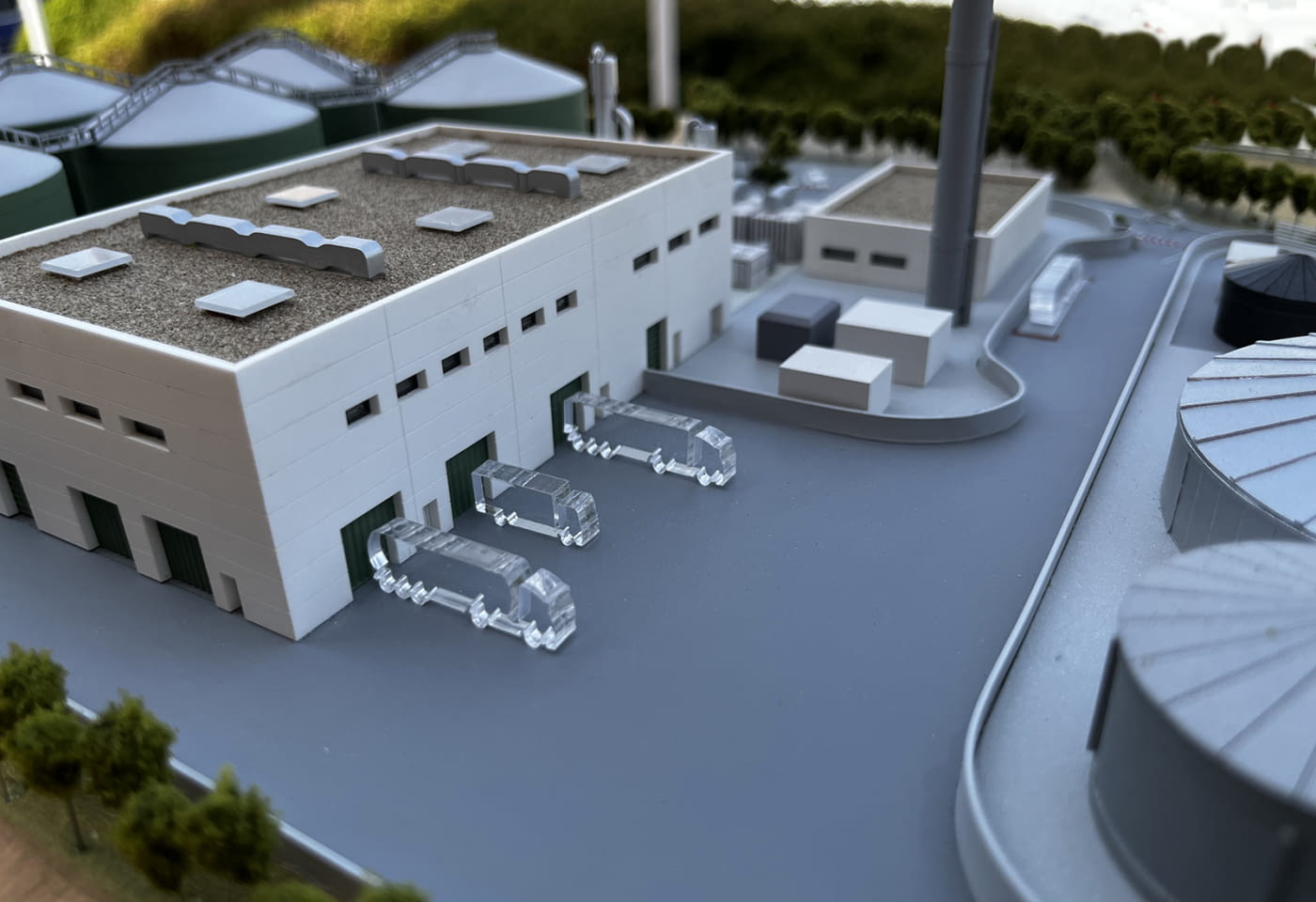

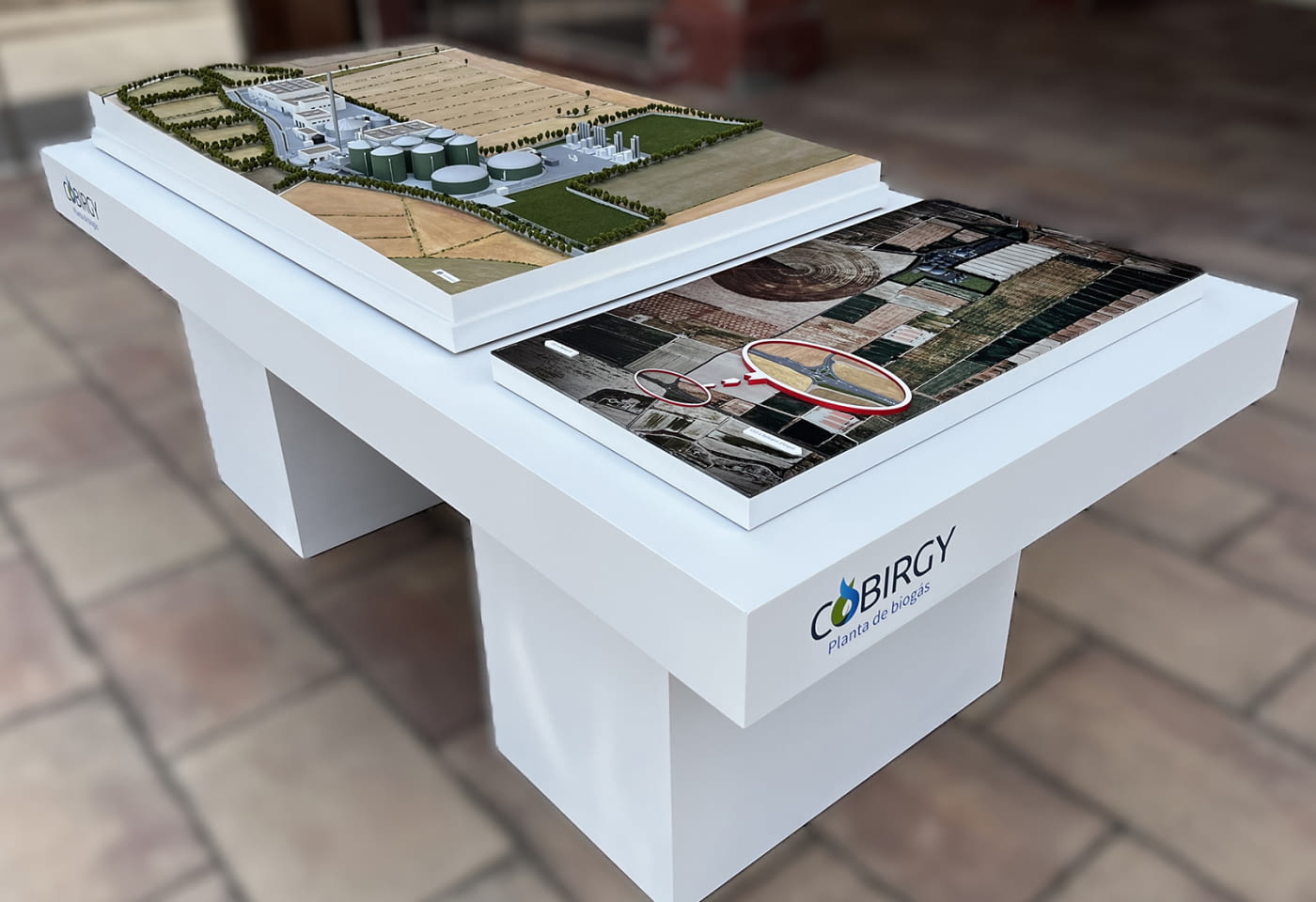

Primerament vam realitzar una maqueta de presentació de la planta de Biogàs, realitzada a escala 1:400 i amb unes dimensions de 165 cm x 105 cm, que reprodueix els magatzems, zones de dipòsits, accesos i elements diversos que conformen la distribució de la nova planta industrial.

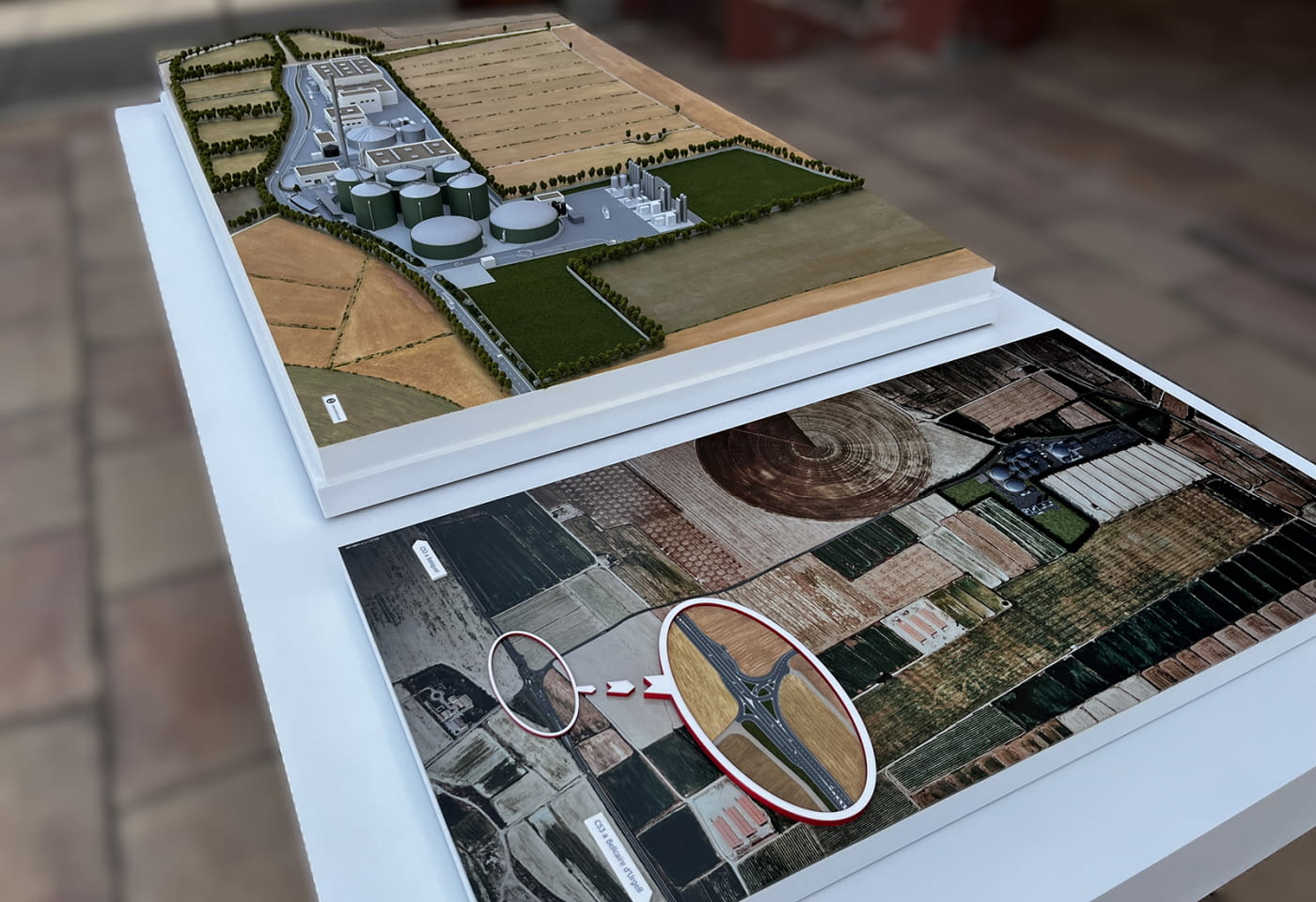

Per complementar la maqueta i contextualitzar la ubicació de la planta al territori i els accessos per arribar-hi, es va crear un plafó addicional amb una imatge aèria de l'emplaçament. Amb l'objectiu de mostrar amb més detall i destacar els nous accessos a la planta, també s'hi va incorporar una ampliació de l'encreuament previst en el projecte, que facilitarà el trànsit de camions a la zona.
Per a l'exposició del conjunt es va fabricar un moble a mida, desmuntable en peces sense eines, que permet fer la presentació de les noves instal·lacions en qualsevol lloc del territori de manera ràpida i senzilla.
El resultat final va ser una taula, neta i elegant, on es podia visualitzar de manera directa i entenedora tota la informació referent a les noves instal·lacions industrials del client.
